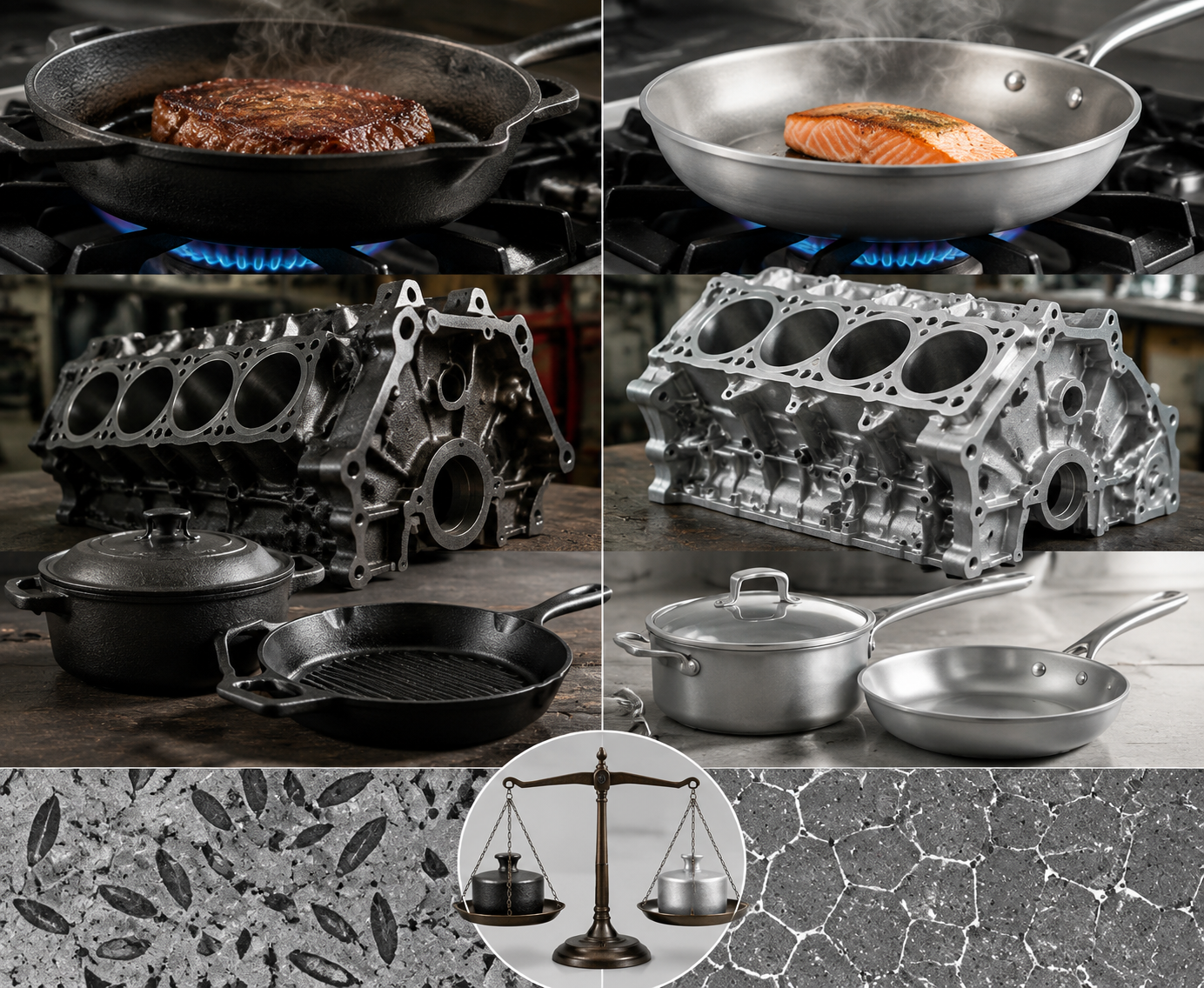

Чугун или литой алюминий: какой выбрать?

Краткий ответ: чугун лучше удерживает тепло, литой алюминий легче и быстрее.

Если вы сравниваете чугун и литой алюминий, компромисс сводится к трем вещам: удержанию тепла, весу и стоимости. Чугун дольше удерживает тепло и распределяет его более равномерно после достижения температуры, что делает его предпочтительным выбором для обжаривания при высоких температурах, медленного приготовления и для применений, где важна термическая стабильность. Литой алюминий нагревается примерно в три раза быстрее, весит примерно на треть меньше и стоит значительно меньше в производстве — именно поэтому он доминирует в компонентах автомобильных двигателей, легкой кухонной посуде и промышленных корпусах, где экономия веса имеет решающее значение.

Ни один из материалов не является универсальным. Правильный выбор полностью зависит от вашего конкретного приложения, бюджета и приоритетов производительности. В этой статье описаны все значимые различия, чтобы вы могли сделать этот выбор с уверенностью.

Состав материала и основные свойства

Чугун — это сплав железа с углеродом, содержащий от 2 до 4% углерода по массе, а также кремний, марганец и микроэлементы. Такое высокое содержание углерода придает чугуну характерную хрупкость, но также способствует его превосходной прочности на сжатие и термической массе. Наиболее распространенными типами являются серый чугун, ковкий (с шаровидным графитом) чугун и белый чугун, каждый из которых имеет различную микроструктуру, влияющую на механические характеристики.

Для литья алюминия используются алюминиевые сплавы — чаще всего A380, A360 или A319 — в сочетании с кремнием, медью, магнием и цинком в зависимости от применения. Процесс литья алюминия включает заливку расплавленного алюминия в формы, позволяющие ему затвердевать в сложные формы с точностью размеров, которая во многих случаях конкурирует или превосходит чугунное литье. В результате получается деталь, которая принципиально легче на молекулярном уровне: алюминий имеет плотность примерно 2,7 г/см³ по сравнению с чугунным 7,2 г/см³ .

Одна только эта разница в плотности объясняет большую часть различий в эксплуатационных характеристиках двух материалов. Это влияет на стоимость доставки, требования к структурной нагрузке, термическое поведение и тип оборудования, необходимого для производства и обработки готовых деталей.

Сравнение веса: самая очевидная разница

Вес — это тот момент, когда разрыв между чугуном и литым алюминием становится сразу ощутимым. Стандартная 12-дюймовая чугунная сковорода обычно весит от 5 до 7 фунтов. Сопоставимая 12-дюймовая литая алюминиевая кастрюля весит от 2 до 3 фунтов. На бумаге эта разница кажется скромной, но после часа приготовления или многократного использования на коммерческой кухне она становится очень значительной.

В автомобильной промышленности преимущество в весе алюминиевого литья напрямую связано с топливной экономичностью и соблюдением требований по выбросам. Замена чугунного блока двигателя эквивалентом отлитого из алюминия может снизить вес блока на от 40% до 55% . Типичный чугунный блок двигателя V8 весит от 80 до 100 фунтов. Алюминиевая версия того же блока весит от 40 до 55 фунтов. В целом автомобиле экономия на нескольких компонентах, отлитых из алюминия — головках цилиндров, впускных коллекторах, корпусах трансмиссии, кронштейнах подвески — в сумме снижает общую массу автомобиля до сотен фунтов.

Для аэрокосмического и портативного оборудования математика еще более убедительна. Каждый килограмм, сэкономленный на компоненте, который перевозится, запускается или отправляется, напрямую приводит к снижению эксплуатационных затрат. Вот почему литье из алюминия стало стандартом для кронштейнов, корпусов и конструктивных компонентов в авиации, оборонных системах и корпусах бытовой электроники.

Тепловые характеристики: удержание тепла и теплопроводность

Термическое поведение — это то место, где два материала наиболее резко расходятся при практическом использовании — и где сравнение становится более тонким, чем ожидает большинство людей.

Сохранение тепла

Чугун имеет удельную теплоемкость примерно 0,46 Дж/г·°С и, в сочетании с его высокой плотностью, хранит огромное количество тепловой энергии. Вот почему чугунная сковорода сохраняет свою температуру, когда вы бросаете на нее холодный стейк — тепловая масса подавляет теплопоглощающий эффект пищи. Напротив, алюминиевое литье имеет удельную теплоемкость около 0,90 Дж/г·°С — примерно в два раза на грамм — но поскольку алюминиевые детали намного легче, общее количество накопленного тепла в алюминиевой кастрюле значительно ниже, чем в чугунном эквиваленте.

Для обжаривания мяса это имеет огромное значение. Профессиональные повара часто отдают предпочтение чугуну именно потому, что он не теряет температуру при попадании на поверхность холодного белка. Реакция Майяра — процесс потемнения, создающий аромат — требует постоянной температуры поверхности выше 300°F (149°C). Чугун удерживает эту температуру даже при контакте с холодной пищей. Алюминиевая кастрюля такой же толщины может снизить температуру более резко, и ее восстановление займет больше времени.

Теплопроводность и скорость нагрева

Алюминиевое литье проводит тепло примерно 205 Вт/м·К по сравнению с чугунными 46–52 Вт/м·К . Это означает, что алюминий передает тепло через свое тело почти в четыре раза быстрее, чем чугун. Это приводит к более быстрому разогреву и, что немаловажно, к более равномерному распределению температуры по всей поверхности сковороды или компонента — при условии, что источник тепла постоянный.

В двигателях алюминиевые головки цилиндров быстрее отводят тепло от зон сгорания, что может уменьшить количество горячих точек и повысить эффективность охлаждения. Это одна из причин, почему даже производители, сохраняющие чугунные блоки цилиндров, часто переходят на алюминиевые головки цилиндров — головка работает холоднее, что снижает риск детонации и деформации в условиях длительных высоких нагрузок.

Тепловое расширение

Чугун расширяется примерно 10–11 мкм/м·°С , тогда как алюминиевое литье расширяется приблизительно 21–24 мкм/м·°С . Более высокий коэффициент теплового расширения алюминия означает большее изменение размеров на градус температурного сдвига. В прецизионных приложениях — цилиндрах двигателя, седлах клапанов, корпусах подшипников — это расширение необходимо тщательно учитывать при проектировании. Например, для алюминиевых блоков цилиндров часто требуются стальные или железные гильзы цилиндров, чтобы компенсировать разницу расширения между поршневыми кольцами и стенкой отверстия.

Прочность и долговечность в реальных условиях

Сравнение механической прочности чугунного и алюминиевого литья требует некоторой осторожности, поскольку оба материала охватывают широкий диапазон марок и сплавов, а тип напряжения имеет такое же значение, как и исходные цифры.

Прочность на сжатие

Чугун превосходно работает при сжатии. Серый чугун имеет прочность на сжатие 570–1130 МПа , что делает его идеальным для оснований, рам и компонентов, которые в основном несут нисходящие или сжимающие нагрузки — станины станков, блоки двигателей под давлением сгорания, сверхмощные тиски и крупные промышленные трубопроводные фитинги. Вот почему чугун доминировал в тяжелой промышленности более века, прежде чем появились алюминиевые сплавы.

Прочность на разрыв и ударопрочность

Серый чугун имеет предел прочности примерно 100–300 МПа и он особенно хрупок — при перегрузке он скорее ломается, чем сгибается. Ковкий чугун значительно улучшает этот показатель, достигая предела прочности на разрыв 400–900 МПа, но стандартные алюминиевые литейные сплавы, такие как A380, достигают предела прочности на разрыв 310–325 МПа с гораздо лучшим удлинением — это означает, что они деформируются, а не разрушаются при ударе. В тех случаях, когда компоненты могут поглощать ударные нагрузки (детали автомобильной подвески, корпуса электроинструментов, портативное оборудование), способность алюминиевого литья слегка деформироваться, а не трескаться, может быть настоящим преимуществом в плане безопасности.

Твердость и износ поверхности

Чугун, особенно серый чугун, обладает превосходной поверхностной твердостью и износостойкостью благодаря своей графитовой микроструктуре, которая действует как самосмазывающийся слой. Вот почему чугунные гильзы цилиндров, тормозные роторы и направляющие машины сохраняют свою поверхность в течение миллионов циклов. Поверхности алюминиевого литья без покрытия мягче и более подвержены абразивному износу. В большинстве случаев конструкционного алюминиевого литья эта проблема решается за счет твердого анодирования, хромирования или использования более твердых составов алюминиевых сплавов, но базовая износостойкость чугуна остается выше без поверхностной обработки.

Коррозионная стойкость

Алюминиевое литье имеет явное преимущество в устойчивости к коррозии. Алюминий естественным образом образует на своей поверхности тонкий, прочно связанный оксидный слой, который предотвращает дальнейшее окисление даже во влажной и морской среде. Чугун, если он не защищен краской, приправами или антикоррозионным покрытием, начнет ржаветь в течение нескольких часов под воздействием влаги и кислорода. Для наружного оборудования, морского оборудования, оборудования для пищевой промышленности и компонентов, которые сложно обслуживать, алюминиевое литье со временем становится значительно более долговечным без дополнительных защитных мер.

Производственный процесс и различия в стоимости

Процесс литья алюминия и процесс литья железа имеют одну и ту же фундаментальную концепцию — расплавленный металл заливают в форму, — но существенно различаются по исполнению, инструментам, температурам и экономике.

Температура плавления

Алюминий плавится примерно 660°С (1220°Ф) , а чугун требует температуры 1200–1400 ° C (2192–2552 ° F) плавиться. Более низкая температура обработки алюминиевого литья значительно снижает потребление энергии на деталь, продлевает срок службы инструментов и штампов и делает литье под давлением жизнеспособным методом крупносерийного производства. Литье алюминия под давлением — нагнетание расплавленного алюминия в закаленную стальную матрицу под высоким давлением — обеспечивает время цикла в несколько секунд на деталь и чрезвычайно жесткие допуски на размеры, что невозможно воспроизвести с чугуном в сопоставимых объемах.

Затраты на оснастку и настройку

При крупносерийном производстве затраты на инструменты для литья алюминия под давлением значительны — сложный инструмент для литья под давлением автомобильных компонентов может стоить от 50 000 до 200 000 долларов США — но стоимость одной детали резко падает с увеличением объема, часто до менее 5 долларов за деталь в масштабе производства. Литье чугуна в песчаные формы требует меньших затрат на оснастку и более экономично для небольших объемов и крупных деталей, но время цикла больше, а допуски на размеры шире. Для сложных компонентов малого и среднего размера в объемах более 10 000 единиц в год литье из алюминия, как правило, более рентабельно с точки зрения общей экономики производства.

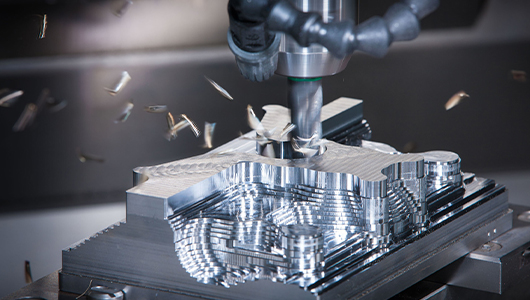

Обрабатываемость

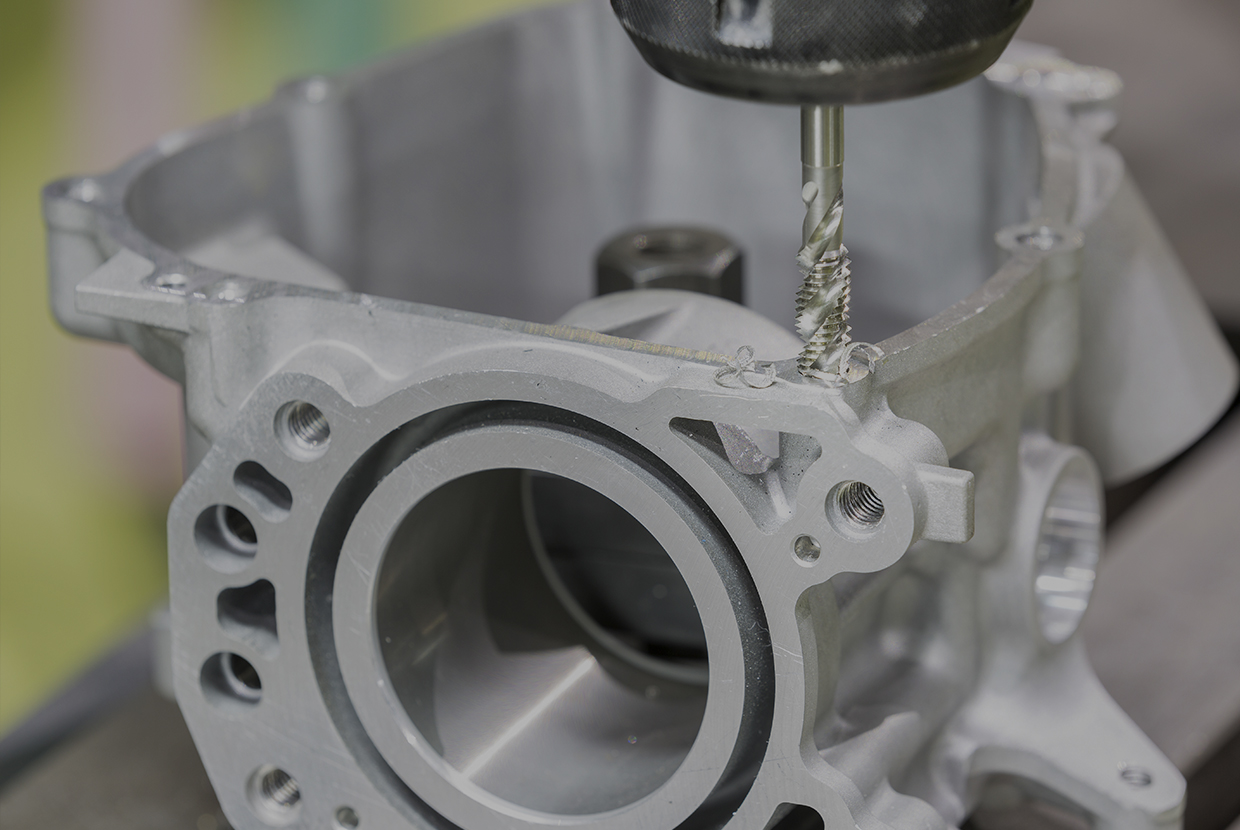

Алюминиевое литье обычно легче обрабатывать, чем чугунное. Алюминий режется быстрее, образует стружку, с которой легче обращаться, вызывает меньший износ инструмента и обеспечивает более высокую скорость вращения шпинделя — часто в два-три раза быстрее, чем аналогичные операции с чугуном. Это означает сокращение времени цикла обработки и увеличение срока службы инструмента, что снижает стоимость готовых деталей. При обработке чугуна образуется абразивная графитовая пыль, которая требует тщательного удаления стружки и соответствующих систем фильтрации, что усложняет эксплуатацию обрабатывающих предприятий.

Возможность вторичной переработки

Оба материала легко перерабатываются. Преимущество переработки алюминия основано на использовании энергии: для переработки алюминия требуется всего около 5% энергии необходим для производства первичного алюминия из бокситовой руды. Чугунный лом также регулярно перерабатывается, а литейная промышленность уже давно работает со значительным содержанием вторичного сырья. Для производителей, заботящихся об устойчивом развитии, энергетический профиль алюминия при вторичной переработке дает ему преимущество в экологической оценке жизненного цикла.

Разбивка приложений: где выигрывает каждый материал

Анализ того, где каждый материал фактически используется в промышленности и потребительских товарах, показывает четкую закономерность: чугун для тяжелых, стационарных, высокотемпературных или высоких сжимающих нагрузок; алюминиевое литье для легких изделий со сложной геометрией, больших объемов или подверженных коррозии.

Посуда

Чугунная посуда — сковороды, жаровни, сковородки — остается непревзойденной для обжаривания на сильном огне, длительного тушения и приготовления в духовке. Благодаря сохранению тепла он идеально подходит для поддержания постоянной температуры во время выпечки хлеба и для получения глубоких следов поджара на стейках. Хорошо выдержанная чугунная поверхность по мере использования становится все более антипригарной и может прослужить несколько поколений при элементарном уходе.

Литые алюминиевые сковороды с антипригарным покрытием доминируют на коммерческих и домашних кухнях для повседневного приготовления именно потому, что они легче и быстрее нагреваются. В большинстве сковород с антипригарным покрытием, продаваемых по всему миру, используется литая алюминиевая основа с тефлоновым или керамическим покрытием. Они практичны и доступны по цене, но обычно имеют более короткий срок службы, чем чугунные.

Автомобильные двигатели

Автомобильная промышленность на протяжении десятилетий переходит от чугуна к алюминию, что обусловлено правилами экономии топлива и целевыми показателями выбросов. В 1970-х годах чугунные блоки двигателей были стандартными почти для всех легковых автомобилей. Сегодня в большинстве двигателей легковых автомобилей и легких грузовиков используется алюминиевое литье для блока цилиндров, головок цилиндров, впускных коллекторов и картеров трансмиссии. В дизельных двигателях большой мощности — полуприцепах, больших коммерческих автомобилях, морской технике — по-прежнему часто используются чугунные блоки из-за экстремального давления сгорания и большей важности долговечности по сравнению с весом в этих двигателях.

Промышленное оборудование

Станины станков, станины токарных станков, столы фрезерных станков и рамы прессов почти всегда изготавливаются из чугуна. Причин несколько: демпфирование, жесткость, износостойкость и стабильность размеров. Чугун поглощает вибрацию лучше, чем алюминий — это свойство называется демпфирующей способностью, что имеет решающее значение при точной обработке, где вибрация напрямую приводит к проблемам с качеством поверхности. Чугунная станина токарного станка гасит вибрацию инструмента гораздо эффективнее, чем алюминиевый аналог той же геометрии.

Для небольших портативных электроинструментов, ручного оборудования и машин, которые регулярно перемещаются, на смену пришло алюминиевое литье. Корпуса аккумуляторных дрелей, основания циркулярных пил, корпуса шлифовальных машин и подобные инструменты сегодня почти полностью отлиты из алюминия.

Наружное и морское оборудование

Для любого применения, подверженного воздействию влаги, соли, химикатов или погодных условий без регулярного обслуживания, алюминиевое литье является очевидным выбором. Корпуса подвесных моторов, морское оборудование, наружное освещение, компоненты ирригационных систем и элементы прибрежной архитектуры предпочитают литье из алюминия, поскольку слой естественного оксида защищает материал без покраски или покрытия.

• Чугун: основания станков, тяжелые прессы, дровяные печи, блоки двигателей для тяжелых грузовиков, крышки люков, старинная посуда.
• Алюминиевое литье: автомобильные блоки двигателей для легковых автомобилей, кронштейны для аэрокосмической отрасли, корпуса морских судов, корпуса электроинструментов, корпуса бытовой электроники, повседневная посуда с покрытиями.
• Любой из них работает хорошо: компоненты тормозов (оба используются в зависимости от класса автомобиля), корпуса насосов, корпуса клапанов, промышленные кронштейны.

Параллельное сравнение ключевых свойств

Распространенные мифы, на которые стоит обратить внимание

«Чугун всегда служит дольше»

Чугун может прослужить долгие годы в правильных условиях — защищен от ржавчины, не подвергаться термическому удару, не падать. Но алюминиевая отливка в агрессивной морской среде значительно превосходит голый чугун. Долговечность зависит от окружающей среды, а не только от материала. Чугунная сковорода, хранившаяся неправильно, через несколько месяцев заржавеет и покроется ямками. Алюминиевый корпус гребного винта для лодки может выглядеть почти новым после десятилетий пребывания в море.

«Алюминий слишком слаб для использования в конструкциях»

Это неверно практически во всех современных приложениях. Рамы самолетов, компоненты подвески, детали мостов и высокопроизводительные блоки двигателей обычно изготавливаются из алюминиевых сплавов, в том числе из алюминиевых литейных сплавов, поскольку их соотношение прочности к весу превышает соотношение прочности и веса у чугуна. Деталь, спроектированная с правильной геометрией из алюминиевого литья, может выдерживать нагрузки, эквивалентные чугунной детали, при весе в несколько раз меньше. Сравнение должно проводиться по конкретному соотношению тепла и веса, а не по абсолютной прочности материала.

«Алюминиевые сковороды придают еде металлический привкус»

Необработанный голый алюминий может выщелачивать следовые количества алюминия в кислые продукты, приготовленные непосредственно в нем, что может повлиять на вкус при длительном приготовлении. Однако практически вся современная алюминиевая посуда — анодированная, с покрытием или плакированная — исключает прямой контакт пищевых продуктов с алюминиевой подложкой. Эта проблема имеет минимальное отношение к правильно изготовленной литой алюминиевой посуде в современном использовании.

«Литой алюминий – это низкое качество»

Литье алюминия под давлением позволяет получить детали с превосходной точностью размеров, гладкой поверхностью и стабильными механическими свойствами. Литье алюминия под высоким давлением используется для автомобильных блоков двигателей, корпусов коробок передач, компонентов медицинского оборудования и деталей аэрокосмической техники — во всех требовательных областях применения, где качество не подлежит обсуждению. Сам термин «литье под давлением» не подразумевает качества; это относится только к методу производства.

Как выбрать между чугуном и литым алюминием

Проработайте эти вопросы, чтобы найти правильный ответ для вашей ситуации:

1. Имеет ли значение вес? Если компонент регулярно перемещается, переносится, поднимается или транспортируется — или если он является частью транспортного средства или машины, масса которой влияет на производительность — склоняйтесь к литью из алюминия. Если деталь неподвижна и большой вес приемлем или даже желателен (стабильность, гашение вибраций), чугун вполне подойдет.
2. Является ли воздействие коррозии фактором? Любая внешняя, морская, химическая или влажная среда без надежного обслуживания без колебаний благоприятствует литью алюминия.
3. О каких механических нагрузках идет речь? Постоянные сжимающие нагрузки, тяжелые статические нагрузки и среда с высокой вибрацией благоприятствуют чугуну. Ударные нагрузки, конструкции, чувствительные к весу, и компоненты, подверженные изгибу, благоприятствуют литью из алюминия.
4. Каковы температурные требования? Если вам нужны устойчивые высокие температуры с максимальной стабильностью — промышленные печи, блоки двигателей для тяжелых условий эксплуатации, коммерческие коптильни — чугун удерживает температуру лучше. Если вам нужен быстрый нагрев, равномерное распределение тепла или минимизация проникновения тепла в окружающие компоненты, лучше подойдет алюминиевое литье.
5. Каков объем производства? Малые объемы и крупные детали часто предпочитают литье из чугуна в песчаные формы по экономическим соображениям. Крупногабаритные, сложные детали малого и среднего размера предпочитают литье алюминия под давлением.
6. Какова ситуация с обслуживанием? Если регулярное техническое обслуживание является надежным и конечный пользователь понимает материал, чугун может работать даже в неидеальных условиях окружающей среды. Если низкие эксплуатационные расходы являются жестким требованием, алюминиевое литье гораздо безопаснее.

Процесс литья алюминия: более пристальный взгляд

Понимание процесса литья алюминия проясняет, почему алюминиевые детали выглядят, ощущаются и работают именно так, а также почему некоторые конструктивные решения, естественные для алюминия, трудны или невозможны для чугуна.

Основными методами литья алюминия, которые в настоящее время используются в промышленности, являются:

• Литье под высоким давлением (HPDC): Расплавленный алюминий впрыскивается в стальную матрицу под давлением 10–175 МПа. Время цикла от 15 до 60 секунд на деталь. Лучше всего подходит для крупногабаритных тонкостенных деталей сложной геометрии. Распространен в автомобильной и бытовой электронике. Преобладающий метод для большинства современных производств алюминиевого литья.
• Литье под низким давлением (LPDC): Расплавленный алюминий выдавливают в форму под низким давлением (0,1–0,5 МПа). Лучший контроль заполнения, меньшая пористость, чем у HPDC. Обычно применяется для автомобильных колес и головок цилиндров, где структурная целостность под давлением имеет решающее значение.
• Гравитационное литье под давлением (литье в постоянную форму): Алюминий течет в металлическую форму многоразового использования только под действием силы тяжести. Медленнее, чем HPDC, но позволяет производить более плотные детали с лучшими механическими свойствами. Используется для поршней, корпусов насосов и других прецизионных компонентов.
• Литье в песок: Алюминий заливают в песчаную форму, которую после затвердевания отрывают. Наиболее экономично для прототипов и небольших объемов крупных деталей. Более грубая обработка поверхности и более широкие допуски, чем при литье под давлением.
• Литье по выплавляемым моделям (по выплавляемым моделям): Восковой образец покрывается керамической суспензией, воск расплавляется, а алюминий отливается в керамическую оболочку. Чрезвычайно высокая точность и качество поверхности, используемые для аэрокосмических и медицинских компонентов, где допуски имеют решающее значение, а объемы малы.

Процесс литья алюминия позволяет иметь толщину стенок до 1–2 мм, сложные формы, внутренние каналы и интегрированные элементы, которые при других методах производства потребовали бы изготовления нескольких деталей. Такая свобода проектирования дает инженерам значительную гибкость в оптимизации деталей как с точки зрения производительности, так и эффективности использования материалов, что позволяет еще больше снизить вес за счет удаления ненужной массы и одновременно сохранить конструктивные требования за счет интеллектуальной геометрии.

Реалии затрат: сколько вы на самом деле платите

Необработанный алюминий стоит дороже за килограмм, чем железо. Согласно последним ценам на сырье, первичный алюминий торгуется примерно по 2200–2500 долларов за метрическую тонну, тогда как железный лом и чугун обычно торгуются по цене 300–600 долларов за метрическую тонну. В пересчете на чистые материалы алюминий стоит в три-семь раз дороже за единицу веса.

Однако стоимость готовой детали рассчитывается по другому принципу. Поскольку алюминиевые детали весят значительно меньше, вы тратите гораздо меньше килограммов на деталь. Чугунный блок двигателя при массе 45 кг и стоимости материала 350 долларов за тонну содержит около 15,75 долларов железа. Алюминиевый блок двигателя весом 22 кг и стоимостью 2300 долларов США за тонну содержит около 50,60 долларов США за алюминий. Алюминиевый блок стоит примерно в три раза дороже в сырье, но обеспечивает аналогичные или даже лучшие характеристики в большинстве легковых автомобилей и экономит около 23 килограммов веса, что приводит к экономии топлива на протяжении всего срока службы автомобиля.

Что касается потребительской посуды, чугунная сковорода стоит 20–50 долларов и прослужит всю жизнь при минимальном обслуживании. Сопоставимая алюминиевая сковорода с антипригарным покрытием стоит 25–80 долларов, но может требовать замены каждые 3–7 лет по мере разрушения покрытия. Общая стоимость срока службы отдает предпочтение чугуну для постоянных пользователей, которые обслуживают свое оборудование.

Итог по стоимости: чугун дешевле за килограмм материала; алюминиевое литье зачастую более рентабельно в расчете на функцию готовой детали в течение всего срока службы изделия, особенно когда снижение веса имеет последующую экономическую ценность.

Окончательный вердикт

Чугун остается предпочтительным материалом, когда вам нужна максимальная тепловая масса, чрезвычайная прочность на сжатие, отличное гашение вибрации и длительный срок службы поверхности в условиях сильного износа — особенно в тяжелом стационарном оборудовании, специальной посуде и двигателях большой мощности, где вес не является основным ограничением.

Алюминиевое литье является лучшим выбором для подавляющего большинства современных производственных применений: более легкие транспортные средства, портативное оборудование, подверженное коррозии оборудование, потребительские товары в больших объемах, компоненты аэрокосмической отрасли и любые ситуации, где перемещение массы требует денег или энергии. Процесс литья алюминия также дает конструкторам больше геометрической свободы, более высокую производительность и упрощенную последующую механическую обработку — все это приводит к снижению затрат при масштабировании.

Тот факт, что алюминиевое литье в настоящее время составляет большинство новых блоков двигателей, большинство корпусов бытовой техники, а также быстро растущую долю конструктивных компонентов в различных отраслях, не является совпадением — оно отражает реальную производительность и экономическое преимущество в мире, где все больше ценятся легкость, скорость и коррозионная стойкость. Чугун не устарел; это просто специфично. Знайте, что вам нужно, и правильный ответ станет очевидным.
