Литье алюминия: процессы, сплавы и лучшие практики

Что на самом деле дает литье алюминия и металла

Алюминиевое литье является доминирующим выбором для легких структурных компонентов в автомобильной, аэрокосмической, бытовой электронике и промышленном оборудовании — и не без оснований. Алюминиевые сплавы имеют плотность примерно 2,7 г/см³ , что составляет примерно одну треть от прочности стали, в то время как высокопроизводительные литейные сплавы, такие как А380 и A356, достигают прочности на разрыв от 160 до 330 МПа в зависимости от термической обработки. Когда вы сочетаете это соотношение прочности и веса с превосходной коррозионной стойкостью, высокой теплопроводностью (около 96–160 Вт/м·К) и способностью заполнять формы сложной геометрии, литье металлического алюминия становится наиболее экономически эффективным путем от сырого металла до готовой детали в большинстве сценариев производства средних и больших объемов.

Прямой вывод для всех, кто оценивает варианты производства: если ваша деталь весит больше, чем необходимо, работает в агрессивной или термически требовательной среде и должна производиться в объемах более 500 единиц в год, литье из алюминия почти наверняка превосходит производство стали, литье пластмасс под давлением и литье под давлением из цинка по совокупной стоимости каждой детали. В оставшейся части статьи объясняется, почему именно, с конкретными данными о процессах, сплавах, допусках и контроле дефектов.

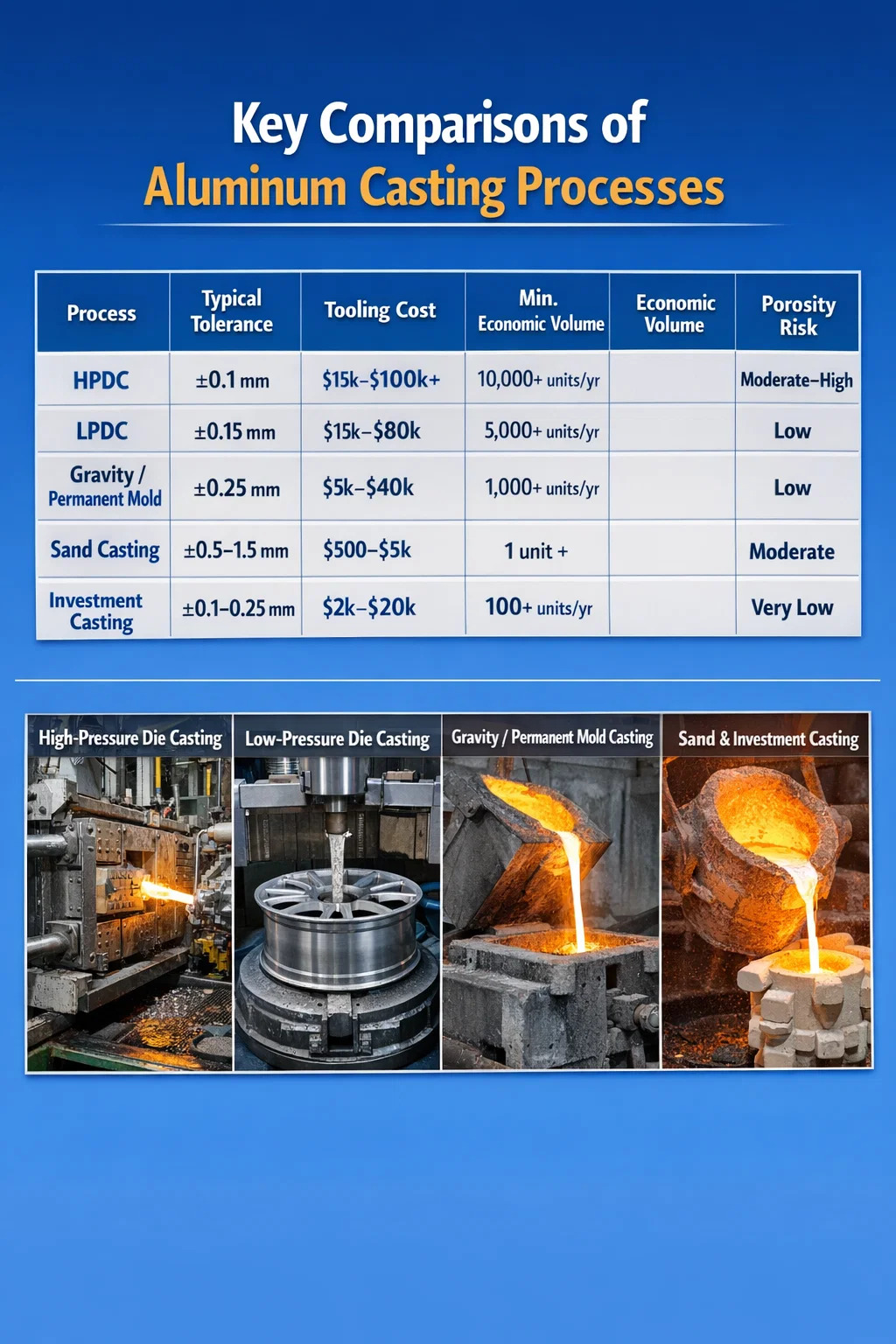

Основные процессы литья алюминия и когда их использовать

Не все методы литья алюминия взаимозаменяемы. Каждый процесс имеет отдельный профиль затрат, время изготовления оснастки, размерные возможности и диапазон чистоты поверхности. Выбор неправильного процесса может увеличить стоимость детали на 30–60 % или вывести допуски размеров за допустимые пределы.

Литье под высоким давлением (HPDC)

HPDC нагнетает расплавленный алюминий в матрицу из закаленной стали под давлением от 10 до 175 МПа. Время цикла составляет 30–90 секунд на один выстрел, что делает этот процесс предпочтительным для объемов производства более 10 000 деталей. Допуски на размеры мелких деталей обычно составляют ±0,1 мм. Возможна толщина стенок всего 1,0–1,5 мм. Основным ограничением является пористость: захваченный газ во время быстрого заполнения создает микроскопические пустоты, которые ухудшают герметичность и снижают усталостную долговечность. Вакуумная технология HPDC существенно решает эту проблему, обеспечивая уровень пористости ниже 0,5% по объему при хорошо контролируемых операциях. Стоимость оснастки колеблется от 15 000 долларов США за простую матрицу с одной полостью до более 100 000 долларов США за сложную оснастку с несколькими полостями, что означает, что HPDC имеет экономический смысл только при больших объемах.

Литье под низким давлением (ЛПДК)

LPDC выталкивает расплавленный металл вверх в матрицу под давлением воздуха 0,02–0,1 МПа, что приводит к более медленному и более контролируемому заполнению. Контролируемое затвердевание позволяет получить более плотные отливки с меньшей пористостью по сравнению с HPDC. По этой причине производители автомобильных колес в значительной степени полагаются на LPDC: алюминиевые колеса, изготовленные LPDC, могут обеспечить увеличение усталостного срока службы на 15–25% по сравнению с эквивалентными колесами HPDC. Время цикла больше, обычно 3–8 минут, а затраты на оснастку сопоставимы с HPDC, поэтому LPDC подходит для производства структурно важных деталей в средних объемах, а не для крупносерийного производства товарных компонентов.

Гравитационное литье (постоянная форма)

При гравитационном литье используются многоразовые стальные формы без приложения давления. Металл поступает только под действием силы тяжести, в результате чего получаются отливки с хорошей чистотой поверхности (обычно Ra 3,2–6,3 мкм), низкой пористостью и механическими свойствами, хорошо подходящими для термической обработки. Детали А356-Т6, изготовленные методом гравитационного литья, обычно достигают предела текучести 200–220 МПа при удлинении 6–10 %, что делает их пригодными для критически важных с точки зрения безопасности применений, таких как кронштейны двигателя, компоненты подвески и гидравлические коллекторы. Стоимость оснастки умеренная, обычно 5000–40 000 долларов США, а пороговые значения экономического объема начинаются примерно с 1000 деталей в год.

Литье в песок

Литье в песчаные формы остается наиболее гибким процессом литья алюминия и металла. Инструменты для изготовления моделей стоят всего 500–5000 долларов, время выполнения заказа до первой отливки часто составляет менее двух недель, а ограничений по размеру практически нет — от литых в песчаную форму алюминиевых деталей варьируются от 50-граммовых кронштейнов до многотонных корпусов насосов. Допуски на размеры шире (типично ±0,5–1,5 мм), обработка поверхности более шероховатая (Ra 12,5–25 мкм), а время цикла намного больше, чем при литье под давлением, но для прототипов, деталей небольшого объема и крупных конструкционных отливок литье в песчаные формы часто является единственным практическим вариантом. Зеленый песок, песок на связке смолы и варианты с пенопластом предлагают разные компромиссы в точности и стоимости.

Кастинг по выплавляемым моделям

Литье алюминия по выплавляемым моделям (литье по выплавляемым моделям) обеспечивает наилучшее качество поверхности и самые жесткие допуски среди всех процессов литья: Ra 1,6–3,2 мкм и допуски ±0,1–0,25 мм являются стандартными. Сложная внутренняя геометрия, подрезы и тонкие стенки до 1,5 мм достижимы без стержней. Этот процесс является дорогостоящим в расчете на деталь по сравнению с HPDC при больших объемах, но для аэрокосмической арматуры, рабочих колес и корпусов медицинских устройств, где в противном случае затраты на обработку были бы непомерно высокими, литье по выплавляемым моделям значительно снижает общие производственные затраты.

Выбор подходящего алюминиевого сплава для литья

Выбор сплава, возможно, является самым важным решением при проектировании алюминиевого литья. Неправильный сплав может привести к хрупкости, плохой текучести во время разливки, чрезмерной усадочной пористости или недостаточной коррозионной стойкости — ничто из этого не может быть исправлено одной лишь оптимизацией процесса. В семействе алюминиевых литейных сплавов преобладает кремний (Si) в качестве основного легирующего элемента, поскольку кремний значительно улучшает текучесть и уменьшает усадку при затвердевании.

A380: Рабочая лошадка HPDC

A380 (Al-Si8,5-Cu3,5) является наиболее широко используемым сплавом для литья под давлением в мире, на него приходится примерно 50–60% всего производства алюминия HPDC в Северной Америке. Высокое содержание кремния (7,5–9,5%) обеспечивает исключительную текучесть, позволяя создавать тонкие стенки и сложную геометрию. Добавки меди (3–4%) повышают прочность на разрыв в литом состоянии примерно до 324 МПа и твердость около 80 HB. Компромиссом является снижение пластичности (удлинение менее 3%) и ограниченная свариваемость. A380 не подходит для применений, требующих термообработки T5 или T6, поскольку содержание меди делает его склонным к растрескиванию под напряжением во время закалки.

A356 и A357: термообрабатываемые конструкционные сплавы.

A356 (Al-Si7-Mg0,3) и A357 с более высоким содержанием магния (Al-Si7-Mg0,6) являются основными сплавами для гравитационных и LPDC-приложений, где важны структурные характеристики. В состоянии Т6 (термическая обработка на раствор при 540°С в течение 8–12 часов, закалка, старение при 155°С в течение 3–5 часов) А356-Т6 обеспечивает предел текучести 207 МПа , предел прочности 262 МПа, удлинение 6–10%. А357-Т6 повышает предел текучести примерно до 290 МПа. Оба сплава хорошо поддаются сварке и пайке, что делает их пригодными для сборки. На литейном производстве необходимо точно контролировать содержание магния — потери 0,05% Mg при плавке заметно снижают механические свойства.

Сплав 319: универсальный промежуточный вариант

319 (Al-Si6-Cu3,5) широко используется для блоков двигателей, головок цилиндров и впускных коллекторов, где требуется умеренная прочность в сочетании с хорошей обрабатываемостью. Он принимает лечение T5 и T6. Предел прочности при растяжении в литом состоянии составляет около 185 МПа; Обработка Т6 повышает его примерно до 250 МПа. Содержание меди в сплаве обеспечивает немного лучшую стабильность при повышенных температурах, чем A356, что актуально для компонентов двигателя, которые циклически переключаются между рабочей температурой окружающей среды и 200–250 °C.

535 и 512: Морские и коррозионно-критичные приложения.

Когда коррозионная стойкость является основным фактором проектирования (морское оборудование, оборудование для пищевой промышленности, компоненты для химической обработки), сплавы с преобладанием магния, такие как 535 (Al-Mg6,2) и 512 (Al-Mg4-Si1,8), превосходят сплавы с преобладанием кремния. Они демонстрируют отличную стойкость к морской воде и солевым брызгам без обработки поверхности и обладают хорошей пластичностью (удлинение 8–13%). Наказанием является плохая текучесть по сравнению с кремниевыми сплавами, что ограничивает тонкость стенок и геометрическую сложность. Литейные предприятия, производящие отливку 535, должны соблюдать осторожность в печи, чтобы предотвратить окисление магния.

Понимание и контроль дефектов литья

Дефекты алюминиевых отливок являются основной причиной брака деталей, гарантийных возвратов и сбоев в эксплуатации. Понимание основной причины каждого типа дефектов гораздо полезнее, чем общие контрольные списки качества, поскольку каждый дефект имеет свое исправление и часто несколько вероятных причин, которые необходимо систематически изолировать.

Пористость: газ и усадка

Пористость является наиболее распространенным дефектом металлического алюминиевого литья и бывает двух разных типов, требующих разных вмешательств. Газовая пористость происходит из водорода, растворенного в расплавленном алюминии. Жидкий алюминий может растворять до 0,69 мл/100 г водорода при температуре плавления; твердый алюминий удерживает всего около 0,036 мл/100 г. Во время затвердевания растворенный водород выпадает в осадок в виде сферических пор. Решением проблемы является дегазация: дегазация вращающейся крыльчатки азотом или аргоном в течение 8–15 минут снижает содержание водорода до уровня ниже 0,10 мл/100 г, что является отраслевым стандартом для деталей конструкций. Испытание пониженным давлением (RPT) или измерение плотности методом Архимеда подтверждает качество расплава перед разливкой.

Усадочная пористость образуется при затвердевании металла сжимается (алюминий при затвердевании сжимается примерно на 3,5–8,5% по объему), и жидкий металл не может вытекать для компенсации. Он выглядит как неравномерные ветвящиеся пустоты в толстых секциях или в горячих точках. Решением является модернизация литников и стояков: достаточный объем стояка, правильное размещение стояка над самой тяжелой секцией и охлаждение изолированных толстых участков для содействия направленному затвердеванию в сторону стояка. Программное обеспечение для моделирования, такое как MAGMASOFT или ProCAST, может прогнозировать усадочную пористость до того, как инструмент будет обрезан, что позволяет существенно сэкономить на доработке инструмента.

Холодные остановки и сбои в работе

Холодное закрытие происходит, когда два потока расплавленного металла встречаются, но не сливаются полностью, оставляя видимый шов или слабую плоскость. Неисправности возникают, когда металл затвердевает до полного заполнения формы. Оба дефекта возникают из-за недостаточной температуры металла, недостаточной температуры формы или слишком низкой скорости заполнения. Для HPDC скорость выстрела на втором этапе (заполнение матрицы) обычно должна достигать 30–60 м/с, чтобы предотвратить холодные остановки в тонких сечениях. Температуру формы для литья алюминия под давлением поддерживают на уровне 150–250°С; падение температуры ниже 150°C надежно приводит к дефектам холодного закрытия стенок толщиной менее 2 мм.

Оксидные включения

Алюминий почти мгновенно образует твердую оксидную пленку при контакте с воздухом. Турбулентная разливка складывает эту оксидную пленку в отливку в виде двухпленочных включений — тонких двухслойных оксидных листов, которые резко снижают усталостную долговечность и удлинение. Теория бипленки Джона Кэмпбелла изменила практику литейного производства: главное – заполнить форму без какой-либо турбулентности, которая складывает поверхность. Литниковые системы нижнего заполнения, уменьшенная высота литника, фильтры из пенокерамики и медленная контролируемая скорость потока – все это снижает содержание бипленки. Увеличение усталостного срока службы в 2–5 раз было задокументировано в тех частях, где содержание двухпленок было уменьшено только за счет изменения конструкции литников.

Горячее разрывание

Горячий разрыв (горячее растрескивание) возникает в полутвердом состоянии, когда отливка удерживается от сжатия и растягивающие напряжения превышают прочность частично затвердевшего металла. Обычно оно появляется при резких изменениях сечения, острых внутренних углах и местах, где форма препятствует свободному сжатию. Исправления в конструкции включают увеличение радиусов скруглений минимум до 3 мм, избежание соотношения толщины секций более 3:1 в местах соединения, а также проектирование форм с соответствующей возможностью складывания или секциями металлической матрицы, которые перемещаются вместе с отливкой во время выталкивания.

Принципы проектирования пресс-форм, определяющие качество деталей

Качество алюминиевого литья во многом определяется формой или штампом — не в цехе во время производства, а на этапе проектирования и моделирования, прежде чем какой-либо металл будет разрезан. Опытные инженеры-литейщики следуют ряду устоявшихся принципов, которые предотвращают большинство категорий дефектов еще до первой пробной заливки.

• Размещение линии разъема: Линия разъема должна проходить в самом широком поперечном сечении детали, чтобы свести к минимуму сложность штампа и обеспечить одинаковые углы уклона. Отодвинув его от косметических поверхностей, можно избежать бликов на видимых участках.
• Углы уклона: Наружные поверхности требуют минимального уклона 1–2°; внутренние поверхности (сердцевины) требуют 2–3° и более. Удаление недостаточной тяги является одной из наиболее частых причин повреждения штампа и деформации отливки во время выброса.
• Конструкция воротной системы: Ворота следует размещать в самом толстом поперечном сечении и располагать так, чтобы форма заполнялась постепенно снизу вверх. Несколько тонких ворот обычно предпочтительнее одного большого, поскольку они уменьшают локализованную концентрацию тепла и улучшают однородность заполнения.
• Переливные колодцы и вентиляция: В HPDC переливные колодцы в конце путей заполнения собирают холодный металл, оксиды и захваченный воздух, которые в противном случае превратились бы в включения. Отверстия глубиной 0,05–0,15 мм на линии разъема позволяют воздуху выходить без прогара.
• Схема каналов охлаждения: Равномерное охлаждение матрицы предотвращает появление локальных горячих точек, которые вызывают усадочную пористость и пайку матрицы. Конформные каналы охлаждения, которые теперь обрабатываются с помощью электроэрозионной обработки и вставок штампов аддитивного производства, могут сократить время цикла на 15–30 % по сравнению с обычными просверленными каналами.
• Расположение выталкивателя: Выталкивающие штифты должны быть распределены таким образом, чтобы усилие было равномерным по всей детали. Штифты, сосредоточенные на одном конце, вызывают деформацию, особенно в тонкостенных отливках. Метки булавок должны располагаться в некосметических, нефункциональных зонах.

Термическая обработка алюминиевых отливок: когда и как

Термическая обработка может существенно улучшить механические свойства алюминиевых отливок, но только в том случае, если сплав поддается термической обработке и отливка имеет достаточно низкую пористость, чтобы закалка не вызывала образования пузырей. Отливки из HPDC со стандартным уровнем газовой пористости не могут подвергаться традиционной обработке T6, поскольку захваченный газ расширяется во время термообработки на раствор при температуре 500–540°C, образуя на поверхности пузыри. Это одна из причин, по которой HPDC обычно используется в отлитом состоянии или в состоянии Т5 (только искусственное старение, без обработки раствором).

Обработка T6 для гравитационных и песчаных отливок

Для отливок А356 и А357 цикл Т6 начинается с термообработки на раствор при температуре 535–545°С в течение 8–12 часов, в течение которой происходит сфероидизация частиц кремния и растворение Mg2Si в матрице. Затем отливку закаливают в горячей воде (60–80°C), а не в холодной воде, чтобы уменьшить остаточное напряжение и при этом достичь пересыщения. Далее следует искусственное старение при температуре 150–160°С в течение 3–5 часов. Каждый этап имеет решающее значение: недостаточное замачивание во время обработки раствором оставляет Mg₂Si нерастворенным и снижает достижимую прочность на 10–15%; чрезмерное старение снижает прочность и твердость, поскольку осадки укрупняются.

Обработка T5 для литья под давлением

Обработка T5 — искусственное старение без предварительной обработки на раствор — применима к отливкам HPDC, изготовленным из сплавов, которые сохраняют некоторое пересыщение в результате быстрого охлаждения штампа. Для А380 и подобных сплавов старение Т5 при температуре 155–165°С в течение 4–6 часов повышает твердость на 10–20 % и улучшает стабильность размеров. Он не обеспечивает улучшения свойств Т6, но позволяет избежать проблем с образованием пузырей, связанных с пористостью. Для применений, требующих полных свойств T6 при литье под давлением, альтернативными путями являются вакуумное литье под давлением или литье под давлением (которые позволяют получить отливки с низкой пористостью, совместимые с обработкой на раствор).

Стабильность размеров и снятие напряжений

Отливки, предназначенные для прецизионной механической обработки и не подвергающиеся иной термической обработке, должны подвергаться отжигу для снятия напряжений при температуре 230–260°C в течение 2–4 часов. Остаточные напряжения в результате затвердевания и выталкивания могут вызвать размерные сдвиги на 0,1–0,5 мм во время или после обработки тонкостенных деталей. Это особенно актуально для отливок корпуса и корпуса клапана с расположением отверстий с жесткими допусками.

Обработка алюминиевых отливок: скорости, подачи и выбор инструмента

Алюминий является одним из наиболее поддающихся механической обработке из всех литейных материалов, но наличие кремния и других твердых частиц в литейных сплавах означает, что выбор инструмента и параметры резки отличаются от тех, которые используются для деформируемого алюминия. Правильный выбор сокращает срок службы инструмента в 3–10 раз по сравнению с неоптимальным выбором.

Сплавы с высоким содержанием кремния (А380, А390 с содержанием Si 16–18%) значительно более абразивны, чем сплавы с низким содержанием кремния. Инструменты из поликристаллического алмаза (PCD) являются стандартным выбором для крупносерийной обработки этих сплавов со сроком службы инструмента 50 000–200 000 деталей на кромку по сравнению с 2 000–10 000 деталей на кромку твердого сплава в аналогичных условиях. Для сплавов с меньшим объемом или меньшей абразивностью (A356, 319) экономически выгоден твердый сплав без покрытия или с покрытием TiN.

• Скорость резки: 300–1500 м/мин для твердого сплава; 1000–4000 м/мин для ПКД на доэвтектических сплавах.
• Скорость подачи: 0,1–0,4 мм/зуб для фрезерования; 0,1–0,5 мм/об при точении.
• Геометрия инструмента: Высокие передние углы (12–20°) уменьшают силы резания и предотвращают налипание кромки. Полированные канавки уменьшают адгезию алюминия.
• Охлаждающая жидкость: Заливная СОЖ или смазка минимальным количеством (MQL) предотвращают ошибки теплового расширения в прецизионных отверстиях; Сухая обработка возможна для черновой, но не для чистовой обработки с жесткими допусками.

Сверление и нарезание резьбы в литом алюминии требует внимания к циклам прокалывания, которые удаляют стружку из глубоких отверстий — склонность алюминия к истиранию нарезанной резьбы в сухих условиях является распространенной причиной поломки инструмента и брака деталей. Метчики для нарезания резьбы (вместо нарезных метчиков) позволяют получить более прочную резьбу без сколов и являются отраслевым стандартом для глухих резьбовых отверстий в алюминиевом литье.

Варианты обработки поверхности литых из алюминия деталей

Поверхности из литого алюминия часто подходят для некосметических внутренних компонентов, но во многих случаях требуется улучшенная защита от коррозии, твердость или внешний вид. Диапазон вариантов обработки поверхности алюминиевых отливок шире, чем у большинства других литых металлов.

Анодирование

При анодировании типа II (стандартном) образуется слой оксида алюминия толщиной 5–25 мкм, который повышает коррозионную стойкость и может быть окрашен в широкий цветовой диапазон. Тип III (твердое анодирование) позволяет получить слои толщиной 25–75 мкм с поверхностной твердостью до 400–600 HV, подходящие для поверхностей изнашивания. Ограничением для литого алюминия является то, что высокое содержание кремния в сплавах HPDC (A380 при ~9% Si) приводит к более темным и менее однородным анодированным поверхностям, чем сплавы с низким содержанием кремния. Деформируемые сплавы A356 и 6061 анодируются для получения более яркого и однородного покрытия. Если качество косметического анодирования является требованием, выбор сплава должен учитывать это с самого начала процесса проектирования.

Хроматное конверсионное покрытие (алодин/иридит)

Хроматное конверсионное покрытие (MIL-DTL-5541 класса 1А или класса 3) широко используется в аэрокосмической и оборонной промышленности для защиты от коррозии и адгезии краски. Он практически не приводит к увеличению размеров (0,25–1 мкм) и сохраняет электропроводность, что делает его пригодным для защиты от электромагнитных и радиочастотных помех. Составы трехвалентного хромата (Cr³⁺) теперь являются стандартными на большинстве предприятий из-за экологических норм, касающихся шестивалентного хромата (Cr⁶⁺).

Порошковое покрытие и жидкая краска

Порошковое покрытие алюминиевых отливок обеспечивает прочное, ударопрочное покрытие толщиной 60–120 мкм. Предварительная обработка (фосфат железа, цирконат или фосфат цинка) определяет адгезию покрытия и коррозионную стойкость — предварительная обработка цирконатом, не содержащим хрома, стала стандартом для наружных алюминиевых компонентов автомобилей. Системы верхнего покрытия с жидкой грунтовкой используются там, где требуется более строгий контроль толщины пленки или когда маскировка сложной геометрии делает порошковое покрытие непрактичным.

Дробеструйная очистка и галтовка

Дробеструйная очистка стальной или керамической дробью диаметром 0,2–0,8 мм обычно используется для очистки литой поверхности от оксидной пленки, улучшения внешнего вида и создания на поверхности полезных сжимающих остаточных напряжений в размере 50–150 МПа. Было показано, что контролируемая дробеструйная обработка отливок аэрокосмической отрасли A357 продлевает усталостную долговечность на 30–60% в многоцикловых применениях за счет этого механизма сжимающих напряжений. Галтовка (вибрационная обработка) керамических материалов удаляет заусенцы с кромок и равномерно улучшает качество поверхности сложной геометрии без ручной обработки.

Методы контроля качества алюминиевого литья

Эффективный контроль качества алюминиевых отливок требует нескольких взаимодополняющих методов, поскольку ни один метод не выявляет все типы дефектов. Визуальный осмотр, измерение размеров и неразрушающий контроль (NDT) — все это необходимо для полноценной системы качества критически важных деталей.

• Рентгеновское и компьютерное сканирование: Промышленная рентгенография (2D-рентгенография) — стандартный метод обнаружения внутренней пористости, включений и усадки в алюминиевых отливках. 3D-компьютерная томография (КТ) позволяет получить объемные карты дефектов с воксельным разрешением до 5–50 мкм, что позволяет провести количественный анализ пористости на основе таких критериев приемки, как ASTM E2868 или ASTM E505. КТ-сканирование все чаще используется при разработке и контроле первого изделия, даже когда при контроле производства используется 2D-рентген.
• Капиллярный контроль (DPI): DPI выявляет дефекты, разрушающие поверхность – трещины, холодные сколы, поверхностную пористость. Он недорогой и применим ко всем алюминиевым сплавам. Пенетрантные системы типа I (флуоресцентные), использующие УФ-свет, обнаруживают более мелкие дефекты, чем системы с видимыми красителями, и являются стандартными для отливок в аэрокосмической отрасли согласно ASTM E1417.
• Координатно-измерительная машина (КИМ): КИМ с сенсорным датчиком или оптическим сканером проверяет соответствие размеров обозначениям GD&T. Проверка первой детали новой отливки обычно требует измерения 100% критических размеров на 3–5 образцах; производственная инспекция использует статистическую выборку в соответствии с ANSI/ASQ Z1.4 или Z1.9.
• Проверка твердости: Твердость по Бринеллю (HBW 5/250) является стандартной для алюминиевых отливок. Он обеспечивает быструю косвенную проверку правильности проведения термообработки: A356-T6 должен показывать 75–90 HB; литой А380 показывает 75–85 HB. Испытание на твердость не заменяет испытание на растяжение на предмет соответствия спецификациям, но полезно для 100% проверки продукции.
• Испытания на растяжение и усталость: Разрушающее механическое испытание проводится на отдельно отлитых испытательных образцах или на разрезанных производственных отливках с частотой, указанной стандартами заказчика или внутренними планами качества. ASTM B108 регулирует процедуры литья испытательных стержней для гравитационного и постоянного литья в формы.

Факторы затрат в проектах литья алюминия и металла

Понимание того, где накапливаются затраты в проекте литья алюминия, позволяет покупателям и инженерам принимать решения о проектировании и выборе поставщиков, которые снижают общую стоимость, а не просто оптимизируют отдельные позиции. Пятью крупнейшими факторами затрат в большинстве программ литья алюминия являются амортизация инструментов, сырье, энергия, процент брака и вторичные операции.

Амортизация инструментов

При небольших объемах стоимость оснастки преобладает над стоимостью детали. Головка HPDC стоимостью 50 000 долларов США, амортизированная более чем на 10 000 деталей, добавляет 5 долларов США за деталь только к стоимости оснастки. При изготовлении 100 000 деталей это составляет 0,50 доллара США за деталь. Вот почему при выборе процесса при небольших объемах следует отдавать предпочтение литью в песчаные формы или недорогим гравитационным инструментам, даже если стоимость цикла выше — арифметика амортизации инструментов обычно выигрывает при объемах ниже 2000–5000 деталей в год.

Стоимость сплава и выход металла

Стоимость слитков первичного алюминия колеблется в зависимости от цены на LME, которая за последнее десятилетие колебалась от 1500 до 3800 долларов за метрическую тонну. Вторичный (переработанный) алюминий стоит на 20–40% дешевле первичного и используется в большинстве операций литья под давлением. Выход металла — отношение массы готовой отливки к общему объему разлитого металла — варьируется от 50–60 % для литья в песчаные формы (с большими стояками) до 80–92 % для ЛПВД (с эффективным литниковым устройством). Повышение производительности на 10% при производительности 500 тонн в год при стоимости алюминия в 2000 долларов США за тонну снижает затраты на материалы на 100 000 долларов США в год.

Уровень отходов и его влияние на переработку

Уровень брака при литье алюминия колеблется от менее 2% на хорошо эксплуатируемых высокопроизводительных предприятиях HPDC до 10–20% при запуске новых программ или на литейных заводах с плохим контролем процесса. Каждый 1% увеличения уровня брака добавляет примерно 1% к стоимости детали, если не учитывать стоимость любых вторичных операций, уже выполненных с утилизированными деталями. Для деталей, которые подвергаются значительной механической обработке до того, как дефект будет обнаружен, стоимость одной списанной единицы может в 3–5 раз превышать стоимость только отливки. Вот почему инвестиции в мониторинг процесса в режиме реального времени (датчики давления в полости, тепловизионное изображение температуры матрицы, анализ профиля выстрела) имеют положительную окупаемость даже при умеренных объемах производства.

Вторичные операции

Механическая обработка, термообработка, чистовая обработка поверхности, сборка и проверка на герметичность — это второстепенные операции, которые часто превышают стоимость отливки в уравнении общей стоимости детали. Отливка, производство которой стоит 4 доллара, может стоить 18 долларов после механической обработки, 3 доллара после термообработки и 2 доллара после отделки поверхности, что в сумме составляет 27 долларов без учета наценки. Анализ проектирования для производства (DFM), направленный на сокращение вторичных операций — устранение ненужных механически обработанных элементов, использование отлитых поверхностей там, где позволяют допуски, проектирование самоустанавливающихся элементов для крепления — обычно снижает общие производственные затраты на 15–30% без ущерба для функциональности детали.

Новые разработки в технологии литья алюминия

В отрасли алюминиевого литья за последние десять лет наблюдался больший технический прогресс, чем за предыдущие три десятилетия, что обусловлено главным образом требованиями к электрификации автомобилей и облегчению их веса. Несколько конкретных разработок меняют то, что может производить алюминиевое литье и по какой цене.

Гигакастинг и структурное литье под давлением

Внедрение компанией Tesla широкоформатных машин HPDC (усилие смыкания 6000–9000 тонн) для производства целых конструкций задней части кузова в виде единых отливок, заменяющих 70–100 отдельных штампованных и сварных стальных деталей, вызвало широкий интерес к структурному литью под давлением. Производственный подход сокращает количество деталей, исключает трудозатраты на сварку и сборку, а также снижает вес. Технической задачей является поддержание достаточно низкого уровня пористости для структурной целостности в таких масштабах. Сплавы, разработанные специально для конструкционного литья под давлением, в том числе Силафонт-36 и Аурал-2, обладают более высокой пластичностью (удлинение 10–15%), чем стандартный А380 в литом состоянии без термообработки, что позволяет при необходимости модернизировать Т6.

Литье полутвердых металлов (реолитье и тиксолитье)

При обработке полутвердого металла (SSM) алюминий впрыскивается в частично затвердевшем суспензионном состоянии (40–60% твердой фракции), а не в полностью жидком состоянии. Тиксотропная суспензия течет под давлением, но имеет гораздо меньшую турбулентность, чем жидкий HPDC, что приводит к минимальному уносу газа и содержанию двойной оксидной пленки. Отливки SSM достигают уровня пористости ниже 0,1% и полностью совместимы с термообработкой T6, обеспечивая механические свойства, приближающиеся к деформируемому алюминию. Надбавка к стоимости процесса составляет 20–40 % по сравнению с обычным HPDC, но для применений, где требуется структурная целостность и возможность термообработки в форм-факторе литья под давлением, SSM технически не имеет себе равных.

Проектирование штампов на основе моделирования

Программное обеспечение для моделирования литья (MAGMASOFT, ProCAST, Flow-3D Cast) продвинулось до такой степени, что рисунок заполнения, последовательность затвердевания, температурные градиенты и распределение остаточных напряжений можно прогнозировать с высокой точностью еще до изготовления оснастки. Литейные предприятия, которые инвестируют в возможности моделирования, сообщают о сокращении на 30–50 % количества испытаний инструментов и браковки первых изделий. Экономическое обоснование очевидно: пакет моделирования стоимостью 30 000–80 000 долларов в год позволяет существенно сэкономить на доработке оснастки и браке на любом литейном заводе, стоимость которого составляет более 2–3 миллионов долларов в годовых проектах по оснастке.

Аддитивное производство оснастки и сердечников

3D-печатные песчаные формы и стержни, изготовленные методом струйной печати из кварцевого песка, сократили время литья в песчаные формы с недель до дней и позволили получить сложную внутреннюю геометрию, невозможную при использовании обычных инструментов для стержневых ящиков. Песчаный стержень, для которого раньше требовался инструмент для стержневого ящика за 15 000 долларов и 6-недельный срок изготовления, теперь можно напечатать за 24–48 часов и стоит 200–800 долларов. При литье под давлением конформные охлаждающие вставки, изготовленные с использованием аддитивных технологий, и гильзы, изготовленные методом лазерной плавки в порошковом слое, значительно улучшают терморегулирование и срок службы матрицы в высокопроизводительных программах.
