В чем главное преимущество литья под давлением?

Основным преимуществом литья под давлением является его способность производить большие объемы сложных металлических деталей с точными размерами на высокой скорости с минимальной последующей обработкой. За один производственный цикл литье под давлением обеспечивает жесткие допуски, гладкую поверхность и постоянную повторяемость, с которыми могут сравниться немногие другие процессы обработки металлов давлением. Для отраслей, где важны точность и производительность — автомобилестроение, электроника, аэрокосмическая промышленность, производство потребительских товаров — литье под давлением находится на стыке эффективности и качества.

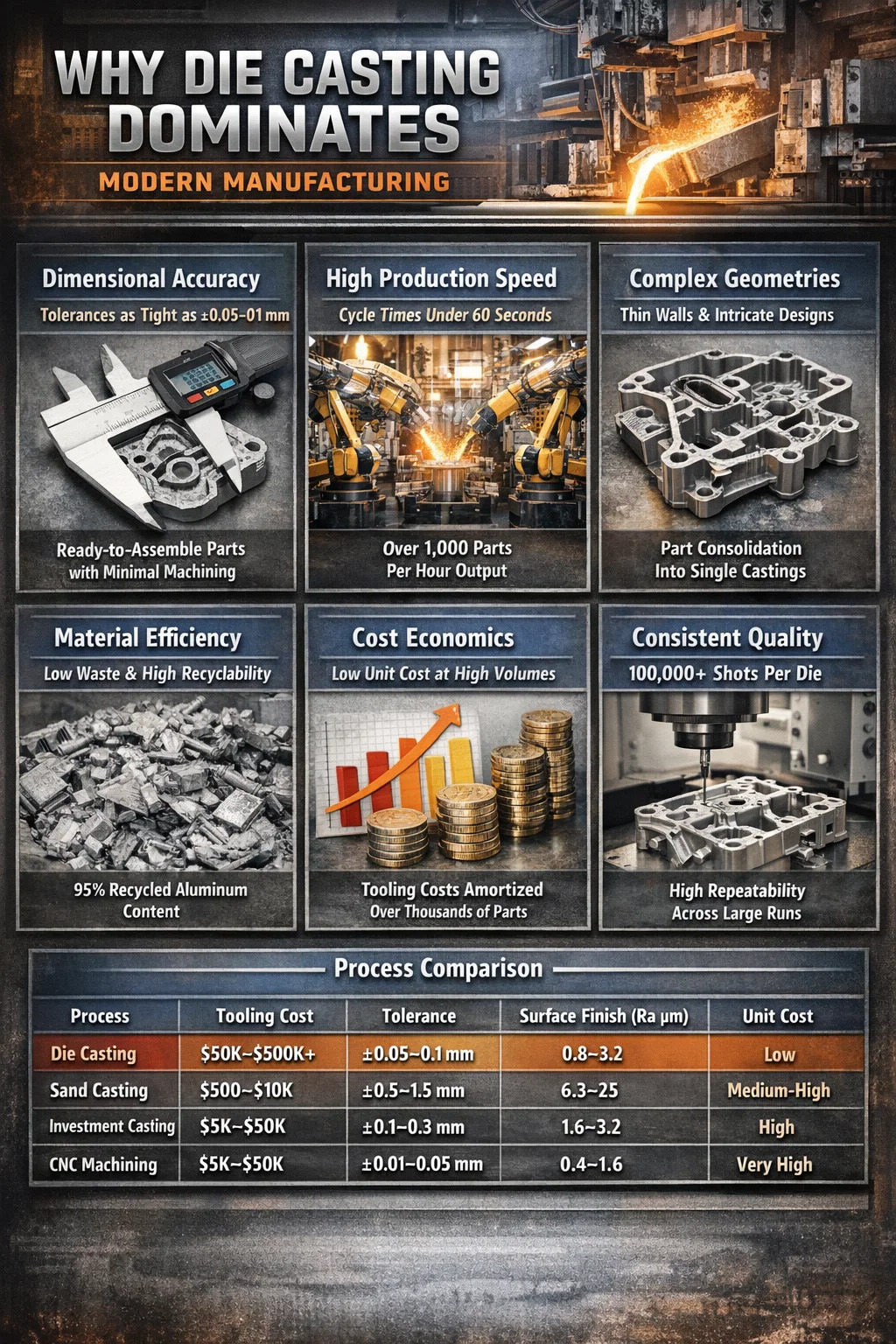

В этой статье подробно объясняется, почему литье под давлением занимает доминирующее положение в современном производстве, включая точность размеров, скорость, эффективность использования материалов, экономику затрат и его сравнение с конкурирующими процессами.

Точность размеров и жесткие допуски

Литье под давлением последовательно достигает настолько жестких допусков, насколько ±0,1 мм для большинства элементов и в установках прецизионного инструмента достижимы допуски ±0,05 мм. Такой уровень точности заложен в самом процессе — расплавленный металл впрыскивается под высоким давлением (от 1500 до более 25 000 фунтов на квадратный дюйм в зависимости от сплава и геометрии детали) в штампы из закаленной стали, которые сохраняют свою форму в течение сотен тысяч выстрелов.

Что это означает на практике: детали выходят из процесса литья под давлением готовыми к сборке или требуют лишь незначительной вторичной обработки. Отверстия, резьбы, бобышки, ребра и выточки часто можно отливать непосредственно в детали. По сравнению с литьем в песчаные формы, при котором обычно допуски составляют ±0,5 мм или хуже, литье под давлением значительно снижает потребность в операциях чистовой обработки с ЧПУ.

Например, в корпусах автомобильных трансмиссий отверстия для посадочных мест подшипников должны быть выдержаны с точностью до долей миллиметра. Корпуса из литого под давлением алюминия позволяют добиться этого непосредственно на штампе, сокращая машинное время на каждую деталь с 20 минут работы на станке с ЧПУ до 3–5 минут легкой чистовой обработки.

Высокая скорость производства и время цикла

Скорость является одним из определяющих преимуществ процесса литья под давлением. В зависимости от размера детали и сплава время цикла варьируется от менее 10 секунд для небольших деталей, отлитых под давлением из цинка, до 60–90 секунд для более крупных алюминиевых деталей. Одна машина для литья под давлением с многоместной матрицей может производить тысячи готовых деталей за смену.

В частности, литье цинка под давлением происходит исключительно быстро. Небольшие детали из цинка — корпуса разъемов, запорные механизмы, миниатюрные конструктивные детали — могут производиться со скоростью, превышающей 1000 выстрелов в час на термокамерных машинах. Такая производительность просто недостижима при литье по выплавляемым моделям, ковке или механической обработке прутковой заготовки.

Линии литья под высоким давлением (HPDC) в автомобильном секторе работают практически непрерывно, с автоматическим извлечением деталей, обрезкой и контролем качества, интегрированными непосредственно в линию. Хорошо оптимизированная ячейка HPDC, производящая алюминиевые опоры двигателя или корпуса коробки передач, может выдавать От 400 до 600 комплектных деталей в смену с минимальным вмешательством оператора.

Это преимущество в скорости усугубляется при больших объемах производства. Когда вам нужно производить 500 000 одинаковых деталей в год, стоимость инструмента на единицу продукции быстро амортизируется, а преимущество во времени цикла напрямую приводит к снижению затрат на рабочую силу на деталь.

Возможность сложной геометрии

Литье под давлением позволяет производить детали со сложной геометрией, которые при механической обработке были бы непомерно дорогими, а при ковке зачастую невозможными. Внутренние проходы, тонкие стенки, сложные внешние профили, встроенные элементы крепления и декоративные текстуры поверхности — все это можно объединить в одну отлитую под давлением деталь.

Тонкие стены

Алюминиевые отливки обычно достигают толщины стенок от 1,5 до 2,5 мм . Цинк, обладающий превосходной текучестью, может создавать стенки толщиной до 0,4 мм небольшими частями. Эта возможность имеет решающее значение для снижения веса в автомобильной и аэрокосмической промышленности, а также для уменьшения размеров корпусов бытовой электроники.

Консолидация частей

Одним из наиболее экономически значимых применений геометрических возможностей литья под давлением является консолидация деталей — объединение того, что ранее представляло собой несколько изготовленных и собранных компонентов, в одну отлитую под давлением деталь. Консолидация использования Tesla широкоформатного литья под давлением (Giga Casting). более 70 отдельных штампованных и сварных деталей в задней части днища модели Y выполнен из цельного литого под давлением алюминия. Это позволило отказаться от сборочных приспособлений, сварочных роботов и операций соединения значительной части конструкции кузова.

Аналогичная логика применима в меньших масштабах во многих отраслях. Литой блок гидравлического коллектора может заменить механически обработанный блок, а также несколько сварных фитингов и портов, сокращая как количество деталей, так и потенциальные точки утечек.

Качество отделки поверхности

Литье под давлением обеспечивает качество поверхности в диапазоне Ra от 0,8 до 3,2 мкм непосредственно из штампа, без дополнительной механической обработки или полировки. Это значительно более гладко, чем литье в песчаные формы (Ra 6,3–25 мкм), и сравнимо с легкой механической обработкой.

Гладкая литая поверхность пригодна для прямой окраски, порошкового покрытия, анодирования или гальванического покрытия без тщательной подготовки поверхности. Для продуктов, ориентированных на потребителя — ручек, корпусов, декоративной отделки — это означает снижение затрат на отделку и более быстрое получение товарного вида.

Инструменты для литья под давлением также могут включать в себя текстурированные поверхности, логотипы, номера деталей и мелкие детали непосредственно на поверхности матрицы, поэтому маркировка и идентификация записываются, а не применяются в качестве второстепенных операций.

Эффективность использования материалов и возможность вторичной переработки

Литье под давлением — это процесс, близкий к нетто-форме, то есть объем металла в готовой отливке близок к объему израсходованного металла. В отличие от механической обработки цельных заготовок, где для сложных деталей обычно требуется съем материала 50–80 %, при литье под давлением образуется относительно мало отходов. Системы желобов, переливные колодцы и шлам обрезаются и возвращаются обратно в плавильную печь.

Основные сплавы, используемые при литье под давлением — сплавы на основе алюминия, цинка, магния и меди — легко поддаются вторичной переработке. Вторичные алюминиевые сплавы (производимые из переработанного лома, а не из первично выплавленного металла) составляют большую часть алюминия, используемого при литье под давлением, и их производство требует примерно 5% энергии необходим для производства первичного алюминия из бокситовой руды. Это делает литье под давлением по своей сути более устойчивым процессом обработки металлов давлением по сравнению с процессами, основанными на вводе первичного металла.

При крупносерийном производстве даже небольшое увеличение выхода металла имеет значительные финансовые последствия. Установка, производящая 10 000 кг алюминия в день, которая повышает производительность с 70% до 75%, позволяет получать 500 кг товарного металла в день — значительное снижение затрат и энергопотребления.

Экономика затрат в масштабе

Литье под давлением связано с высокими первоначальными затратами на оснастку: штамп для изготовления алюминиевой детали средней сложности обычно стоит от 50 000 и 250 000 долларов в зависимости от размера, сложности и количества полостей. Для очень крупных конструкционных отливок или многоползуновых инструментов затраты могут превышать 500 000 долларов США. Эти первоначальные инвестиции являются основным препятствием для литья под давлением в небольших объемах.

Однако, как только стоимость оснастки амортизируется при достаточном объеме производства (обычно от 20 000 до 50 000 деталей или более), стоимость единицы литья под давлением падает значительно ниже альтернатив. Сочетание короткого времени цикла, минимальной рабочей силы на деталь, низкого уровня брака и сокращения вторичных операций создает профиль единичной экономики, с которым конкурирующие процессы не могут сравниться по объему.

Таблица показывает, где подходит литье под давлением: это не самый дешевый вариант для небольших объемов и он не соответствует механической обработке на станках с ЧПУ по обеспечению максимальной точности. Но для средне- и крупносерийного производства сложных деталей, требующих высокой точности, гладких поверхностей и низкой себестоимости единицы продукции, он занимает положение, которое не может полностью заменить ни один другой процесс.

Стабильность и повторяемость в течение длительного производственного цикла

Матрица из закаленной стали H13, используемая при литье под давлением алюминия, обычно рассчитана на От 100 000 до 200 000 выстрелов прежде чем потребуется ремонт или замена. Цинковые штампы для литья, работающие при более низких температурах и давлениях, обычно превышают 1 000 000 выстрелов . На протяжении всего срока службы размеры матрицы изменяются минимально, а это означает, что размеры детали остаются в пределах спецификации от первого до последнего выстрела.

Эта повторяемость имеет решающее значение для конвейерного производства. Когда тысячи идентичных деталей должны сочетаться с другими компонентами от разных поставщиков, согласованность так же важна, как и точность. Кронштейн, отлитый под давлением, который правильно подходит при первом выстреле, должен так же хорошо подходить и при 100 000 выстреле, и при правильном литье под давлением так и будет.

Современные машины для литья под давлением используют управление процессом с обратной связью для поддержания параметров впрыска — скорости впрыска, давления, температуры матрицы, времени охлаждения — в пределах ограниченного окна, что еще больше гарантирует, что свойства детали остаются одинаковыми в разных сменах, операторах и даже на объектах, когда используется одна и та же спецификация матрицы.

Варианты сплавов и механические свойства

Литье под давлением не ограничивается одним материалом. Каждый из наиболее часто используемых сплавов для литья под давлением имеет определенный профиль производительности:

• Алюминиевые сплавы (А380, А383, АДЦ12): Самый распространенный материал для литья под давлением. Хорошее соотношение прочности и веса, отличная коррозионная стойкость, хорошая теплопроводность. Предел прочности обычно составляет 300–330 МПа. Идеально подходит для деталей автомобильных конструкций, корпусов электроники, корпусов насосов.
• Цинковые сплавы (Замак 3, Замак 5, ЗА-8): Более высокая плотность, чем у алюминия, но исключительная текучесть отливки позволяет создавать самые тонкие стенки и мельчайшие детали. Предел прочности 280–400 МПа. Широко используется в замках, метизах, разъемах и прецизионных миниатюрных деталях.
• Магниевые сплавы (АЗ91Д, АМ60): Самый легкий конструкционный металл, используемый при литье под давлением, примерно на 35% легче алюминия. Предел прочности 230–260 МПа. Растет использование в автомобильных приборных панелях, рулевых колонках, корпусах ноутбуков.
• Медные сплавы (латунь, бронза): Используется там, где требуется коррозионная стойкость, электропроводность или несущие свойства. Повышенный износ инструмента из-за повышенных температур литья.

Механические свойства литых деталей, хотя они, как правило, ниже, чем у кованых аналогов из-за микропористости отливки, они подходят для подавляющего большинства конструкционных применений. Термическая обработка алюминиевого литья под давлением (отпуск T5 или T6) может дополнительно улучшить прочность и твердость, где это необходимо, хотя это ограничивается деталями с низкой пористостью, изготовленными с помощью процессов литья под давлением или литья под давлением.

Области применения, в которых литье под давлением дает наибольшую выгоду

Понимание преимуществ литья под давлением помогает понять, когда его следует отдать предпочтение конкурирующим процессам.

Автомобильная промышленность

На автомобильный сектор приходится примерно 70% всего производства литья под давлением алюминия глобально. Блоки двигателей, корпуса трансмиссии, корпуса сцепления, масляные насосы, корпуса дифференциалов, кронштейны подвески и корпуса аккумуляторов электромобилей обычно отливаются под давлением. Стремление к облегчению транспортных средств для повышения топливной эффективности и увеличения запаса хода электромобилей ускорило переход от литья из чугуна и стали к литью под давлением алюминия.

Бытовая электроника

Корпуса ноутбуков, внутренние каркасы смартфонов, корпуса камер и корпуса аудиоаппаратуры производятся методом литья под давлением — преимущественно из алюминия и магния. Возможность производить тонкостенные конструкционные рамы со встроенными функциями рассеивания тепла и монтажными выступами делает литье под давлением предпочтительным процессом для этого сектора.

Промышленное оборудование и электроинструменты

Корпуса коробок передач, торцевые крышки двигателей, корпуса пневматических и гидравлических клапанов, а также корпуса электроинструментов отливаются под давлением в больших объемах, что обеспечивает долговечность и точность размеров. Возможность интеграции сложных внутренних отверстий в корпуса гидравлических клапанов является особым преимуществом литья под давлением по сравнению с альтернативами, обработанными механической обработкой.

Аппаратные средства, замки и фурнитура

Литье цинка под давлением доминирует в крупносерийном производстве дверной фурнитуры, корпусов навесных замков, корпусной фурнитуры, сантехнического оборудования и электрических разъемов. Разрешение деталей и чистота поверхности при литье под давлением цинка соответствуют или превосходят то, что достижимо механической обработкой, при этом стоимость единицы продукции в объемах значительно ниже.

Ограничения, которые следует учитывать при выборе процесса

Литье под давлением не является правильным выбором для каждого применения. Четкое понимание его ограничений предотвращает дорогостоящие ошибки:

• Высокие инвестиции в инструмент: Мелкосерийное производство (менее 10 000–20 000 деталей) часто не может конкурентоспособно амортизировать затраты на оснастку. Литье в песчаные формы или литье по выплавляемым моделям может быть более экономичным при меньших объемах.
• Пористость: Стандартное литье под высоким давлением задерживает воздух в отливке, создавая микропористость, которая ограничивает свариваемость и затрудняет термообработку. Литье под вакуумом и литье под давлением смягчают эту проблему, но увеличивают стоимость процесса.
• Ограниченный диапазон сплавов: Не все металлы подходят для литья под давлением. Сплавы с высокой температурой плавления, такие как сталь и титан, не подвергаются промышленному литью под давлением из-за экстремальных температур и быстрого износа штампов.
• Ограничения по размеру детали: Для изготовления очень крупных деталей требуются очень большие и дорогие машины. Несмотря на то, что в настоящее время существуют машины для литья под давлением конструкций с усилием смыкания более 6000 тонн, по-прежнему существуют практические ограничения на размер детали.
• Ограничения дизайна: Толщина стенок должна оставаться относительно одинаковой, чтобы избежать дефектов усадки. Глубокие подрезы и определенная внутренняя геометрия требуют боковых действий или стержней, что увеличивает сложность оснастки и стоимость.

Ни одно из этих ограничений не отменяет основных преимуществ литья под давлением — они просто определяют рабочий диапазон, в котором литье под давлением является оптимальным выбором.

Новые разработки, расширяющие возможности литья под давлением

Процесс литья под давлением продолжает развиваться, расширяя спектр применения и преодолевая исторические ограничения.

Литье под вакуумом

Откачивая воздух из полости матрицы перед впрыском, вакуумное литье под давлением значительно снижает пористость. Это обеспечивает термообработку Т6 алюминиевых отливок, повышая предел текучести за счет 30–50% по сравнению с литым состоянием и открывает возможности для применения в конструкциях, ранее ограничивавшихся поковками.

Полутвердое литье под давлением (реолитье и тиксолитье)

Впрыск металла в полутвердом состоянии — частично затвердевшем в суспензию, а не в полностью жидком — уменьшает турбулентность и захваченный газ во время впрыска. Полутвердые отливки имеют микроструктуру, близкую к поковкам, с превосходными механическими свойствами и свариваемостью. Растет внедрение компонентов автомобильной конструкции.

Широкоформатное структурное литье под давлением

Для изготовления мега-отливок автомобильных конструкций используются машины с усилием смыкания от 6000 до 9000 тонн. Эти системы, впервые внедренные в массовом производстве компанией Tesla и в настоящее время используемые многими OEM-производителями, позволяют производить конструкции кузова в виде отдельных отливок, для которых раньше требовались десятки штампованных и сварных компонентов. Это представляет собой фундаментальный сдвиг в производстве конструкций транспортных средств.

Проектирование оснастки с помощью моделирования

Усовершенствованное программное обеспечение для моделирования течения и затвердевания формы позволяет оптимизировать инструменты для литья под давлением до начала резки металла. Расположение литников, геометрия направляющих, размещение перелива и конструкция охлаждающего канала проверяются в цифровом виде, что сокращает количество требуемых итераций оснастки и сокращает время от проектирования до изготовления первой детали. Это снижает исторически высокие затраты и риски, связанные со сроками разработки инструментов для литья под давлением.
